Descrição do produto

Recursos Principais

• Até 4 saídas PGM independentes SDI HD e SD, cada qual com seu próprio conjunto de teclas
  (BUS) no painel;.
• Até 20 entradas de sinal SDI HD e SD, a depender do modelo selecionado (Lite, Std, Pro ou Ultra)
• Até 8 entradas de streaming HD e SD extras através do módulo de software opcional de Streaming
• Entradas, Saídas e Processamento de vídeo 10-bits;
• Multiviewer de entradas e saídas com VUs e Closed Captions
• Frame Synchronizer em todas as entradas
• Entrada de referência para sincronização
• Upscaler e Downscaler em todos os canais sejam de entrada ou de saída;
• Controle de nível de áudio individual por entradas e saídas
• Processamento e monitoramento do Loudness em todas as saídas (módulo opcional);
• Re-roteamento e replicação de canais de áudio nas entradas e saídas;
• Painel remoto independente da Unidade de Processamento Central com teclas dedicadas e de funções totalmente configuráveis, podendo qualquer tecla executar qualquer comando programável do painel;
• Totalmente independente de operação via Teclado e Mouse, que ficam desabilitados para
  os operadores. Toda a operação do equipamento é executada através do Painel
  dedicado
• Entrada LTC para sincronização de relógio;
• Fontes redundantes na Unidade Central e Painel remoto;
• Pode realizar conversão de Closed Captions entre SD e HD em todos os canais
• Permite a criação e execução de Macros programáveis para operações em série automatizadas;
• Baseado em Sistema Microsoft Windows 64-bits Professional, para processamento e execução de todas as funcionalidades do equipamento

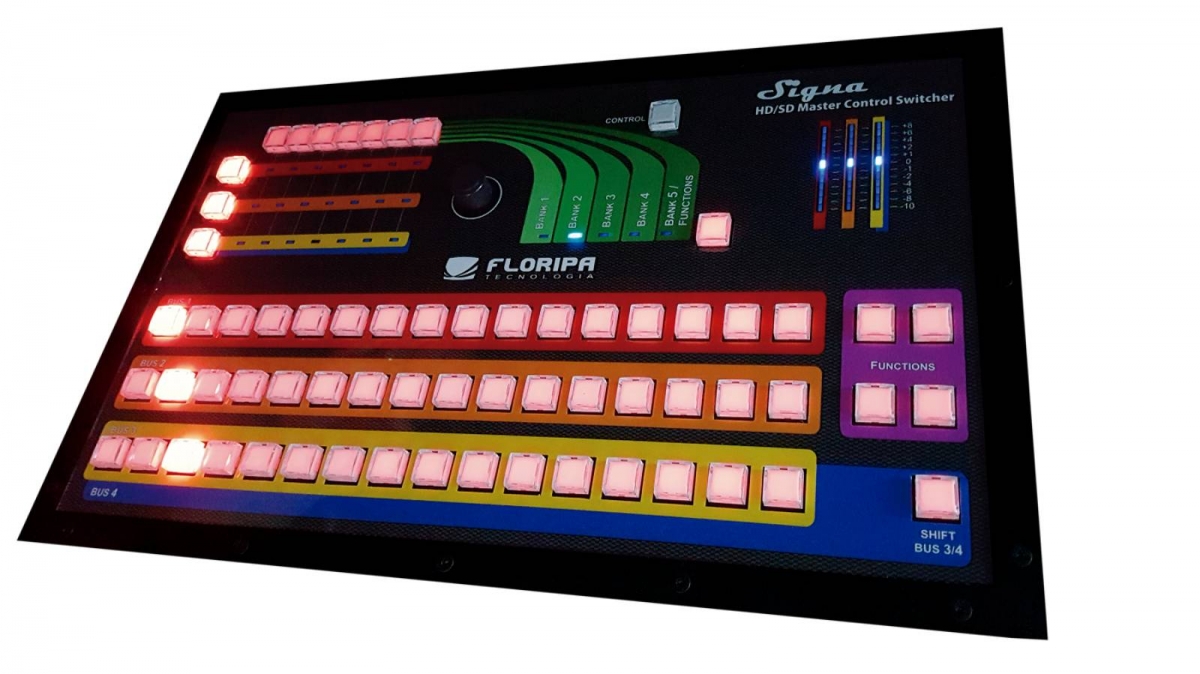

Painel de Controle

• Teclas dedicadas e iluminadas com Key Caps personalizáveis
• Teclas com funções especiais para Automação como Play e Take
• Controle de nível de áudio com indicadores de ganho e atenuação em cada canal
• Seleção de bancos de recursos gráficos como Logos, Relógios, Cronômetros, Geradores de Caracteres, etc.
• Controle direto e rápido da inserção/remoção de cada um dos recursos gráficos
• Pode ser bloqueado para evitar operações através de comando no próprio painel
• Teclas para corte direto de cada um dos canais nas quatro saídas de PGM
• Largura 19”, com aletas para embutir, além de corpo vazado para ventilação passiva e opção
  de redundância
• Painel de Controle remoto virtual através do Software Signa Remote Server (módulo opcional Signa Remote), podendo ser executado a partir de um PC compatível conectado na mesma rede;

Recursos Gráficos

• Até 35 camadas de gráficos simultâneas, podendo ser:
  • Geração e Inserção de Grafismos, incluindo Logos estáticos e animados inclusive com áudio, logomarcas e marcas d’água;
  • Gerador de Caracteres Interno com Roll e Crawl, Relógios e Cronômetros internos configuráveis
• Inserções de fontes externas via 2 DSKs (módulo opcional downstream keyer)
• Inserções internas via Upstream Keyer
• Até 04 Chroma Keys que podem ser utilizados simultaneamente (módulo opcional Chroma Key)
• Inserção de uma janela sobreposta ao vídeo principal (PIP ou POP) e efeitos 2D
  DVE como squeeze black por exemplo
• Permite operação de preparação e inserção de caracteres em um PC a parte através de
  software opcional CGWare, para controle independente de no mínimo 04 listas de gráficos e com controle de camadas individualizado, geração de logos estáticos e animados, relógios, cronômetros, tarjas animadas e estáticas, texto em roll e crawl. Os gráficos ocupam uma entrada
  física (SDI) da Mesa e não inibem a exibição dos gráficos internos programados na Mesa
• Permite a criação e uso de modelos (templates) de Layouts e Caracteres para criação
  padronizada e rápida de inserções gráficas
• Permite o uso de fontes externas de dados para alimentar o gerador de caracteres
  dinamicamente e de forma automatizada (arquivos de texto plano, .TXT, por exemplo);

Conversão e Sincronização

• Upscaler e Downscaler automático em todos os canais de entrada e saída
• Frame Synchronizer em todos os canais
• Conversão de Closed Captions entre SD e HD
• Controle de nível de áudio de todos os canais de áudio por entradas e por saídas
• Áudio Over com ajustes de atenuação e ganho

Multivisualização:

• MultiViewer de todas as entradas e saídas em 02 saídas independentes Full HD,
  com possibilidade de combinar ambas as saídas em uma única saída 4K
• VUs dos 16 canais de áudio em cada entrada e saída no MultiViewer
• Exibição dos Closed Captions em todos os canais no MultiViewer
• Visualização dos logos e grafismos disponíveis
• Indicação do estado das inserções nos PGMs
• Labels configuráveis para todas as fontes de sinal e saídas
• Exibir as informações sobre o Monitoramento e Processamento do Loudness, tais como
  Integrated, Shortterm, Momentary, Range, Target e Control
• Exibe as inserções gráficas disponíveis para inserção interna na Mesa e identifica
  visualmente no multiviewer e no painel de controle qual inserção está no ar e em qual saída
• Exibe as Macros programadas e permitir o disparo delas através das teclas do painel da
  mesa
• Decodifica em tempo real e exibe o Closed Caption em todos os canais no MultiViewer
  (entradas e saídas)

Áudio/Legendas Ocultas:

• Processa e Monitora o Loudness de forma visual com alertas e relatórios
  configuráveis em todas as saídas
• Permite controle de nível de áudio individual por entrada e de todas as saídas
• Permite a inserção de 2 Audio-overs à partir de uma entrada de áudio embutida em uma
  das entradas SDI (através de módulo opcional Audio Over + Route)
• Permite o re-roteamento de áudio por canal (16 no total), de maneira individual, nas
  entradas e saídas da Mesa (através de módulo opcional Audio Over+ Route)
• Permite operação de mixagem de áudio em um PC a parte através de software opcional Mixer,
  para controle independente de até 16 canais de áudio, em 02 conjuntos de mixer independentes
• Permite a inserção interna no sinal SDI das saídas (PGMs) de Legendas Ocultas (Closed
  Captions) geradas através de equipamento dedicado

Exibição/Mídias (Opcional)

• O Sistema contempla até 8 Vídeo Servidores internos independentes para exibição simultânea em até 8 playlists diferentes (Através de SoftWare opcional PlayWare) e 1 ou mais Vídeo Servidores internos para Gravação de sinais de qualquer entrada ou saída do equipamento, não ocupando as entradas físicas (SDI) da Mesa;
• Integrada a ambientes de armazenamento compartilhado para transporte de mídias
• Permite operação de preparação e operação de Playlist de exibição de Vídeos através de
  software externo opcional PlayWare, para controle independente de até mínimo 08 listas de exibição, na forma de um aplicativo nativo da Plataforma Windows. Obs.: Os Exibidores de vídeo internos não ocupam entradas físicas (SDI) da Mesa
• Os Servidores de Vídeo tem suporte aos seguintes formatos:
  • Suporte aos CODECS de gravação:
    I – DV, AVC-Intra e MPEG-2 e DnxHD 10-bits;
    II – Suporte a reprodução de formatos DV, AVC-Intra, ProRes, Avid DnxHD 10-bits, MPEG-2 e MPEG-4.
  • Suporte aos CODECS de leitura nos formatos suportados: MXF, MOV, WMV, MPG e AVI, sendo:
    I – AVI HD: MPEG-2 HD 4:2:0; MPEG-2 HD 4:2:2;MPEG-2 I-FRAME HD 4:2:2; DVCPRO HD 4:2:2.
    II – MOV HD: MPEG-2 HD 4:2:0; MPEG-2 HD 4:2:2, MPEG-2 I-FRAME HD 4:2:2; DVCPRO HD 4:2:2, ProRes HD.
    III – MXF HD: XDCAM HD; MPEG-2 HD 4:2:0; MPEG-2 HD 4:2:2; MPEG-2 I-FRAME HD 4:2:2; DVCPRO HD 4:2:2, P2 AVC-Intra HD, ProRes HD e Avid DNxHD 10-bits.
    IV – MPEG HD: MPEG-4 HD 4:2:0, MPEG-2 HD 4:2:0; MPEG-2 HD 4:2:2; MPEG-2 I-FRAME HD 4:2:2.
    V – AVI SD: MPEG-2 SD 4:2:0; MPEG-2 SD 4:2:2; MPEG-2 I-FRAME SD 4:2:2; DVCAM 4:1:1; DVCPRO SD 4:2:2.
    VI – MOV SD: MPEG-2 SD 4:2:0; MPEG-2 SD 4:2:2; MPEG-2 I-FRAME SD 4:2:2; DVCAM SD 4:1:1; DVCPRO SD 4:2:2.
    VII – MXF SD: XDCAM SD; MPEG-2 SD 4:2:0; MPEG-2 SD 4:2:2; MPEG-2 I-FRAME SD 4:2:2; DVCAM SD 4:1:1; DVCPRO SD 4:2:2,P2 AVC-intra HD. VIII – MPEG SD: MPEG-2 SD 4:2:0; MPEG-2 SD 4:2:2; MPEG-2 I-FRAME SD 4:2:2.

Módulo de Software para DVEs e Efeitos (Opcional)

• Squeeze back para branding, informativos e alertas
• PIP configurável para inserção de libras
• Side-by-side para jornalismo

Software remoto para controle e Operação – Signa Remote (Opcional)

• Permite ser instalado em qualquer computador PC na mesma Rede, para controle remoto completo do Painel de Operações. Pode ser operado com Tela touch screen, mouse e teclado ou ainda ser conectado um painel físico idêntico ao que acompanha a solução.

Software remoto para controle e Operação do Gerador de Caracteres – CGWare (Opcional)

• Permite ser instalado em qualquer computador PC na mesma Rede, para controle remoto completo do Gerador de caracteres da solução. Pode gerar inserções em todos os canais de saída simultaneamente. Não ocupa entradas físicas (banda base) da Mesa;

Módulo de Software para Chroma Key (Opcional)

• Permite recorte através de um fundo sólido através de algoritmo sofisticado, com diversos ajustes e alta qualidade

Módulo de Software para DSK  (Opcional)

• Permite recorte e inserção de grafismos através de um sinal Externo de Fill + Key

Módulo de Software para Streaming  (Opcional)

• Permite a geração de streaming com qualidade Broadcast no protocolo SRT e para a
  Internet no formato RTSP a partir das saídas da Mesa, inclusive com configurações para
  inclusão de informações de Loudness, VUs de áudio e Closed Captions
• Permite receber e decodificar no mínimo 8 sinais de streaming nos formatos SRT e NDI
  (simultaneamente).

Módulo de Software para Loudness Monitoring/Processing

• Permite processamento e monitoração (com relatórios detalhados) do Loudness em todas as saídas de áudio, atendendo a norma Brasileira.

Módulo de Software para Inserção de Closed Captions

• Permite inserção de Closed Captions a partir de Geradores Audimus (Voice Interaction) em 1 ou todas as saídas do equipamento;

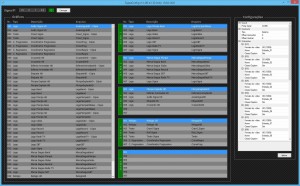

Módulo de Software remoto para configurações e grafismos – Signa Config

• Configurador para os Banks de logos e grafismos
• Criação de layouts gráficos e de caracteres como Rolls, Crawls, Relógios, Cronômetros, Tarjas estáticas e animadas, etc.
• Configuração individualizada para cada tecla do painel de controle;
• Configuração dos parâmetros das entradas, saídas, áudio e efeitos;
• Configuração total dos recursos sistema;
• Geração de relatórios configuráveis do Sistema, Loudness, Operações e Exibição de mídias
